Vergleich zwischen DJI Mavic 3E und DJI Phantom 4 RTK

Die Drohnen (Unmanned Aerial Vehicle – UAV) DJI Mavic 3E und DJI Phantom 4 RTK gehören zu den leistungsstarken Drohnen von DJI für Vermessungs- und Kartierungszwecke. Mit ihrer Soft- und Hardware ist die Serie eine gute Wahl für Profis, die in den Bereichen Vermessung und Kartierung arbeiten. Diese beiden Drohnen sind unbemannte Luftfahrzeuge, wurden für denselben Zweck hergestellt und können in die gleiche Klasse eingeordnet werden. Daher kommt es beim Benutzer oft zur Verwechslung zwischen DJI Phantom 4 RTK und DJI Mavic 3E. Aus diesem Grund haben wir die zwei Drohnen untersucht, mit einigen durchgeführten Tests verglichen und präsentieren hier nun unsere Ergebnisse und unser Wissen zu diesem Thema, damit Sie im Anschluss besser informiert sind.

Lange Zeit blieb die DJI Phantom 4 RTK vor allem im Bereich Kartierung der Goldstandard. Die Position dieses allseits bekannten Systems, das von vielen Unternehmen bevorzugt wird und die Anwender mit seinen Leistungen begeistert, scheint in der Branche nun bedroht zu sein. Denn auf der anderen Seite erfüllt und übertrifft die DJI Mavic 3E die Leistung, Kapazität und den Wert der Phantom 4 RTK. Dies ist keine revolutionäre Drohne, sondern ein starker Nachfolger der Phantom 4 RTK mit Änderungen und Verbesserungen gegenüber der vorherigen Generation. Aus diesem Grund sind wir der Meinung, dass durch die Mavic 3E vor allem im Bereich Kartierung die Arbeitsdrohnen von DJI erhalten bleiben.

Hardware-Überblick

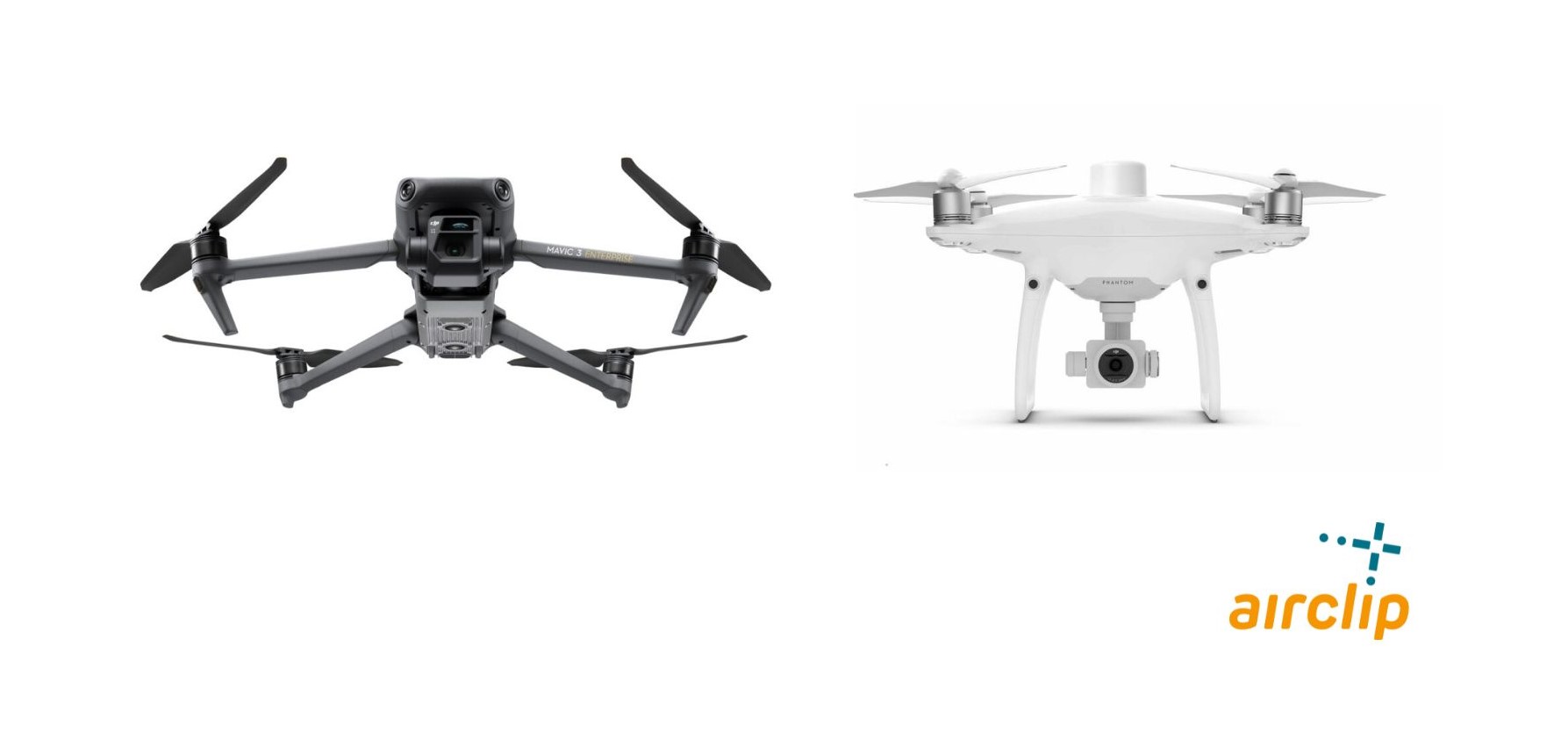

Abbildung 1: DJI Mavic 3E und DJI Phantom 4 RTK

Die „Mavic 3 Enterprise“ beschreibt eine ganze Gruppe von Drohnen und die „Mavic 3E“ ist die Version mit einer Kamera für Vermessungsaufgaben. Die Hardwarequalität ist sehr gut, sie fühlt sich viel robuster an als die meisten Drohnen der vorherigen Consumer-Mavic-Serie oder der Phantom-Drohnenserie. Die mit der Drohne gelieferte Fernbedienung ist der „DJI RC Pro“. Es ist ein wesentliches Upgrade gegenüber der integrierten Fernbedienung der Phantom 4 RTK. Der 5,5-Zoll-Bildschirm ist hell und einfach im Freien zu verwenden. Die Software, auf welcher Grundlage das System läuft, ist DJI Pilot 2, die für alle Vermessungs- und Kartierungsanforderungen ausreichend ist. Die Drohnen der Mavic 3 Enterprise-Serie haben klappbare Beine, um die Drohne viel kleiner und leichter transportieren zu können. Die kompakte Größe ist in jedem Fall ein großer Vorteil.

Auf der anderen Seite ist die Phantom 4 RTK eine Arbeitsdrohne von DJI für Vermessungszwecke. Sie wird von vielen Unternehmen verwendet und hat eine gute Positionsgenauigkeit mit RTK-Lösung. Sie bietet 1 cm + 1 ppm horizontale und 1,5 cm + 1 ppm (RMS) Positionsgenauigkeit und damit die gleiche Genauigkeit wie die Mavic 3E. Tabelle 1 zeigt einige wichtige Spezifikationen für beide Drohnen.

Die Phantom 4 RTK hat einen Steckplatz für einen USB-Hotspot für die Internetverbindung während der Netzwerk-RTK, unterstützt jedoch keine mobile Hotspot-Verbindung während des Fluges, während dies bei der Mavic 3E möglich ist. Außerdem ist wichtig zu wissen, dass die Fernbedienung der Mavic 3E eine intelligentere Option hat, benutzerfreundlicher und schneller beim Aktualisieren ist.

An der Mavic 3E sind 2 Kameras angebracht: eine Weitwinkelkamera und eine Zoomkamera. Die Hauptkamera (Weitwinkelkamera) der Mavic 3E hat einen 4/3-Zoll-CMOS-Sensor mit 20 Megapixeln, einem mechanischen Global Shutter und einem Sichtfeld von 84°. Dies ist nahezu identisch mit der Phantom 4 RTK, die die gleichen Spezifikationen auf einem 1-Zoll-Bildsensor hat. Dies bedeutet, dass die Mavic 3E in Low-Light-Szenarien eine leicht verbesserte Leistung aufweisen sollte. Es hat auch eine Zoomkamera mit einem ½-Zoll-CMOS-Sensor mit 12 Megapixeln, einem Sichtfeld von 15° und einer 56-fachen Zoomkapazität, was für einige Inspektionszwecke gut ist. Abbildung 1 zeigt die Mavic 3E und Phantom 4 RTK.

Auf der anderen Seite hat Phantom 4 RTK nur eine Kamera. Die Kamera verfügt über einen 1-Zoll-CMOS-Sensor mit 20 Megapixeln, einen mechanischen Global Shutter und einem Sichtfeld von 84°. Die Phantom 4 RTK hat keine Klappbeinfunktion und benötigt daher mehr Platz zum Tragen und Aufbewahren.

Testdurchführung

Der Arbeitsablauf für die Mavic 3E und Phantom 4 RTK ist ziemlich ähnlich wie bei den vorherigen DJI-Drohnen. Die Fernbedienung kann verwendet werden, um Flugpläne für den beabsichtigten Flug für beide Drohnen zu erstellen. Wir können aus Erfahrung sagen, dass die Flugplanung mit DJI RC Pro (RC von Mavic 3E) einfacher und intelligenter ist als mit der Fernbedienung von Phantom 4 RTK.

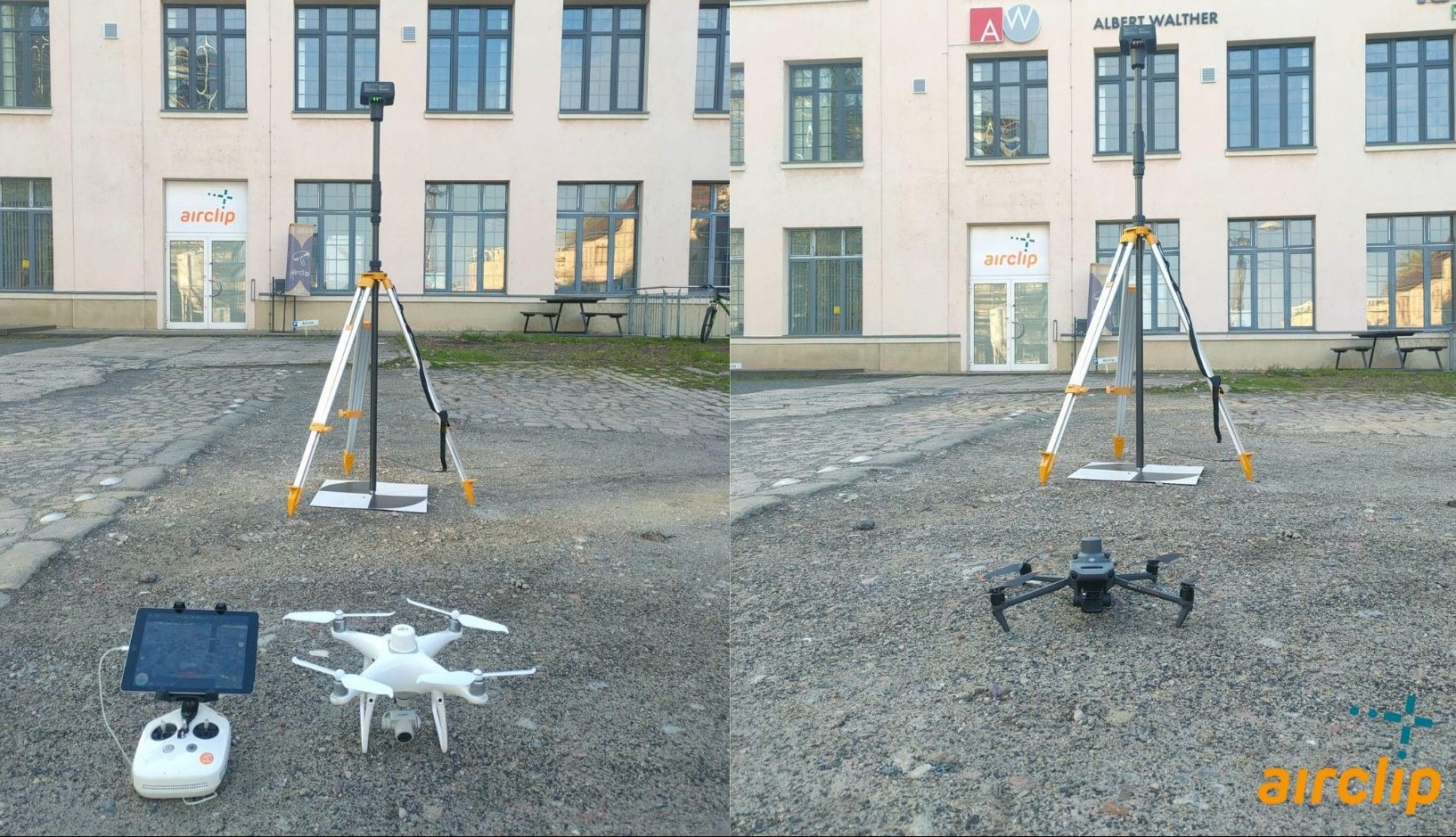

Abbildung 2: Verwendete Ausrüstung für Tests

Um die Vermessungsfähigkeiten der Mavic 3E und der Phantom 4 RTK zu vergleichen, haben wir mit beiden Drohnen mehrere Flüge in 50-Meter- und 80-Meter-Höhe durchgeführt. Wir haben das seitliche Überlappungsverhältnis auf 70 % und das vordere Überlappungsverhältnis auf 80 % eingestellt. Wir haben das RTK-Modul an beide Drohnen angeschlossen und DJI DRTK-2 als mobile Station für die RTK-Lösung verwendet. Abbildung 2 zeigt die für die Tests verwendeten Geräte. Um die Genauigkeit der Drohnendaten zu überprüfen, wurden 8 Bodenkontrollpunkte (GCP) am Boden vorbereitet und alle als Kontrollpunkte in der Verarbeitungssoftware eingetragen, um den Root Mean Square Error (RMSE) zu berechnen. Tabelle 2 zeigt die Genauigkeitsergebnisse von den GCPs für alle Flüge, die wir durchgeführt haben.

Zusammenfassung

Mavic 3E ist zum neuen Goldstandard für Vermessungs- und Kartierungszwecke geworden, indem sie einige Updates gegenüber der DJI Phantom 4 RTK in Bezug auf die Kameraqualität, intelligente Flugmodi und ihre kompakte Größe mit klappbaren Beinen erhalten hat. Die DJI Mavic Enterprise erfüllt und übertrifft die Leistung, Kapazität und den Wert der Phantom 4 RTK.

Wenn wir die Genauigkeitsergebnisse unserer Testflüge in Tabelle 2 untersuchen, sehen wir, dass die Genauigkeitsleistung der Mavic 3E und der Phantom 4 RTK nahezu identisch ist, ohne Berücksichtigung des statistischen Rauschens. Auf der anderen Seite hat die Mavic 3E einige wertvolle Upgrades wie bessere Smart RC (Fernbedienung), kompakte Größe mit klappbaren Beinen, größere Kamerasensorgröße, zusätzliche Zoomkamera, längere Flugzeit und intelligentere Flugoptionen für verschiedene Flugzwecke.

Insgesamt ist M3E der neue Goldstandard für Vermessungs- und Kartierungszwecke und hat eine ziemlich ähnliche Genauigkeitsleistung wie die Phantom 4 RTK. Wenn Sie eine Drohne für die Vermessung und Kartierung mit intelligenteren Optionen, besserer Fernbedienung und kompakter Größe benötigen, empfehlen wir Ihnen, sich für die Mavic 3E zu entscheiden.

Interessante News

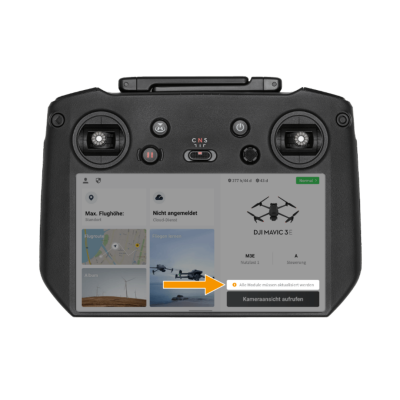

Die DJI M3E wird ab Anfang Juli 2023 als C2-Drohne zertifiziert. Damit gelten alle Regularien für den Einsatz der M3E entsprechend der Drohnenklasse C2.
